Bobine à induction

Détails pour calculer soi-même une bobine pour une antenne dipôle raccourcie:

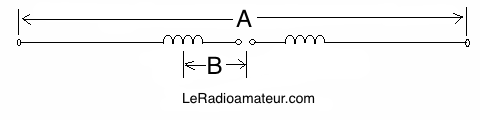

A = dimension hors-tout désirée
B = distance entre le centre d'une bobine et centre de l'antenne

Source: ARRL Antenna Book

D = diamètre du fil de cuivre monobrin utilisé (en pouces)
fil #14 = 0.065 pouces
fil #12 = 0.08 pouces

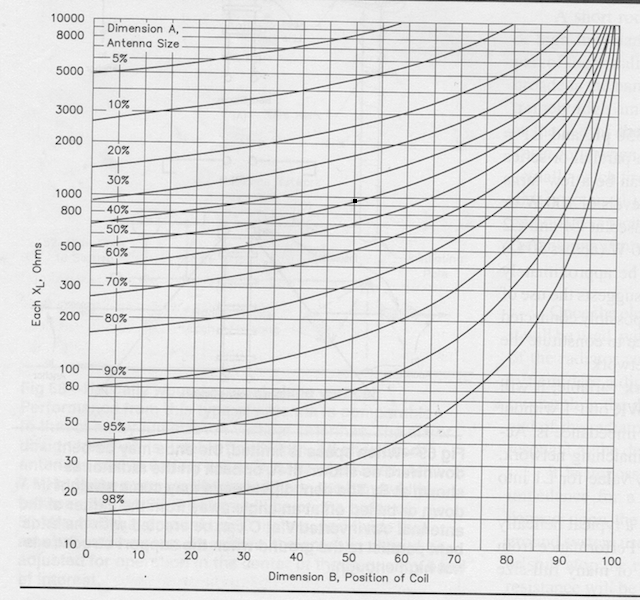

Par exemple, une antenne dont la dimension sera de 50% la dimension normale, et dont les bobines d'induction seront installées à mi-chemin entre le centre de l'antenne et ses extrémités - nécessitera des bobines d'une inductance réactive (XL) d'environ 950 ohms.

Source: ARRL Antenna Book

Ayant obtenu la valeur de la réactance inductive (XL) on utilise la formule suivante pour obtenir la valeur de l'inductance (L) pour une valeur d'inductance réactive donnée, à une fréquence (MHz) désirée.

Ayant en main l'inductance désirée, on utilise le calculateur en ligne qui suit pour déterminer - un peu expérimentalement, malheureusement - le nombre de spires requis pour obtenir l'inductance désirée.

http://www.66pacific.com/calculators/calculateur-inductance-bobine.aspx

Rappelez-vous qu'il est préférable de s'en tenir à des dimensions égales de diamètre et longuer de bobine pour que celle-ci soit le plus efficace possible.

Je vous suggère d'utiliser le diamètre et la longueur du support cylindrique que vous aimerez utiliser pour la bobine - puis d'essayer expérimentalement de trouver le nombre de spires qui donnera la valeur d'inductance à atteindre (L) que vous avez calculée précédemment.
