Le kit pour radioamateur
Un choix valorisant

Compléter avec succès l’assemblage d’un kit pour radioamateur, le moindrement complexe, procure une satisfaction qui s’apparente à réussir à établir un contact avec une rare station DX en QRP!


Pièces d'un kit électronique avant assemblage.Pièces d'un kit

Plus la tâche aura été difficile, plus votre satisfaction sera grande.

En effet, utiliser un kit que vous aurez assemblé vous-même - et qui fonctionne comme prévu - vous récompense doublement.

  1. D’abord, vous obtenez un équipement utile à vos opérations, et ce, à un coût fort avantageux.

  2. Vous l’avez assemblé vous-même et il fonctionne! Vous pouvez en être fier! Vous pourrez même le réparer vous-même, au besoin!
Kit émetteur-récepteur de HeathkitHW-101 de Heathkit

J’ai assemblé mon premier kit pour radioamateur - un oscillateur audio de la compagnie Heathkit pour m’aider à pratiquer mon code morse – en 1973. À l’époque, il fallait réussir un examen en code morse – soit, transmettre et recevoir à 5 mots à la minute - pour obtenir le certificat radioamateur de base.

J’ai ensuite sauté à beaucoup plus complexe : un émetteur-récepteur HW-101 de Heathkit, avec lequel j’ai effectué mes premiers pas en onde.

Je suis demeuré un fervent amateur de kits depuis ces premières expériences concluantes.

⬆︎

Les avantages du kit pour radioamateur

Note : il est nettement préférable de ne pas se fier à des kits d’origine douteuse ou difficile à vérifier. Ils seront souvent mal conçus et mal documentés.

Votre argent et votre réputation en onde en dépendent!

Vous pouvez réparer, ajuster et régler vous-même le kit que vous aurez assemblé. En effet, les instructions nécessaires pour ce faire – incluant les schémas des circuits -  vous auront été fournies par le manufacturier du kit. Vous n’aurez alors qu’à les exécuter soigneusement.

En n’ayant pas besoin d’avoir recours à un technicien en électronique,

  1. Vous ferez des économies appréciables . . . que vous pourrez dédier à l’achat d’autres kits, peut-être!

  2. Et, que dire de la fierté que cette autonomie vous aura procurée.

Somme toute, vous avez beaucoup à gagner en assemblant un kit radioamateur qui aura été conçu par des ingénieurs professionnels.

Finalement, je dois également souligner qu’un kit conçu et documenté par des professionnels en électronique sera – intentionnellement - à la portée des capacités techniques de la plupart des radioamateurs!

⬆︎

Mes recommandations

Veuillez noter que je ne reçois aucune compensation, monétaire ou autre, pour mentionner les ressources qui suivent.

La compétence à souder

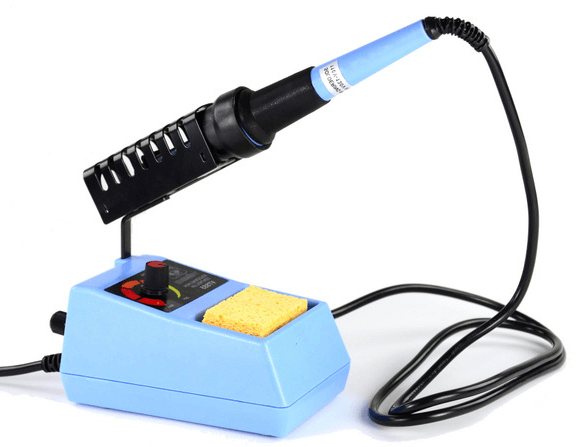

Appareil à souder des composantes électroniques

En premier lieu, avant de vous aventurer à l’assemblage de votre premier kit pour radioamateur, je vous recommande d’acquérir les compétences nécessaires en soudure de composantes électroniques. C'est primordial!

Un assemblage réussi dépend de votre habileté à effectuer des soudures de qualité durable, sans ruiner les caractéristiques des composantes qui devront survivre à la chaleur de votre fer à souder!

Il existe plusieurs tutoriels sur le Web qui visent à vous aider à devenir un bon soudeur. Mais seulement quelques-uns sont, à mon avis, recommandables. Les voici (en anglais seulement).

  • Elecraft Soldering Tips (fichier PDF)
    Des conseils pratiques sur la technique de soudure.
    http://www.elecraft.com/TechNotes/N0SS_SolderNotes/N0SS_SolderNotesV6.pdf
  • Elecraft Essential tips on soldering stations
    Des conseils judicieux pour choisir le bon équipement pour souder des composantes électroniques.
    http://www.elecraft.com/TechNotes/Ask_Dr_Solder.html
  • Un tutoriel exceptionnellement bien illustré.
    http://www.aaroncake.net/electronics/solder.htm

Chacun de ces trois tutoriels adopte une approche différente. Les étudier tous vous aidera à bien comprendre les difficultés à anticiper, et les techniques à mettre en pratique pour les éviter, sinon les surmonter.

⬆︎

Pratiquez!

Composantes électroniques pour se pratiquer à souderPièces pour se pratiquer à souder

Voici comment j’ai vérifié ma compétence à souder avant de construire mon premier kit :

  1. Prenez 4-5 résistances 1/4 de watts, de tolérance ± 10%, que vous pouvez vous permettre de ruiner.

  2. Mesurez et notez soigneusement la résistance de chacune avant de les utiliser pour vous exercer à souder. Soudez-en une sur une plaquette cuivrée et perforée - comme celles qu’on utilise pour des prototypes et petits projets électroniques.

  3. Laissez refroidir la résistance puis mesurez à nouveau sa valeur. Si elle a varié de moins de 10%, vous avez réussi!

  4. Refaites de même avec les trois ou quatre autres résistances qui restent. Si vous obtenez toujours des variations de résistance inférieures à ± 10% … Bravo. Vous pouvez passer à l’autre étape.

  5. Pratiquez-vous maintenant à souder des petits condensateurs en suivant la même procédure.

  6. Si vous avez réussi à souder des condensateurs, et que la variation de leur valeur a été inférieure à 10%. Bravo!

  7. Pratiquez-vous maintenant à souder des diodes. Utilisez d’abord celles qui sont conçues pour rectifier les forts courants alternatifs de blocs d’alimentation (ex. 1N4001). Elles sont plus robustes et tolérantes. Vérifiez les valeurs avant et après, comme précédemment. Réussi? Bien.

  8. Pratiquez-vous maintenant avec des diodes conçues pour signaux RF de faible intensité (ex. 1N4148).

Si vous réussissez ces essais sans endommager les composantes, vous êtes prêt pour assembler un kit pour radioamateur.

⬆︎

Commencez avec un kit simple

Ma deuxième recommandation? Faites vos premiers pas en assemblage de kits avec un kit pour radioamateur simple, tel un accessoire qui vous sera utile à vos opérations en onde, par exemple :

  • un petit appareil pour mesurer le taux d’ondes stationnaires (T.O.S.);

  • un petit appareil pour mesurer l’intensité du signal émis par une antenne et, partant, déterminer le patron de radiation de celle-ci.

  • Un bloc d’alimentation pour vos appareils radio et accessoires.

  • un petit émetteur CW QRP.

L’expérience et l’assurance que vous acquerrez en ce faisant vous serviront à assembler des kits plus complexes par la suite.

⬆︎

Projets de kits plus complexes

Il y a de ces projets qui sont, à la fois, plus complexes et parfaitement réalisables – après, bien entendu, que vous aurez perfectionné votre savoir-faire de soudeur en assemblant quelques simples kits.

Voici un kit pour radioamateur digne de mention parce qu'il ne nécessite pas de soudures! Cette exception, parmi les émetteurs-récepteurs HF sous forme de kit, est le nouvel émetteur-récepteur Elecraft KX3 dont voici les caractéristiques principales :

  • ce kit est disponible sous forme modulaire, ce qui en facilite considérablement l’assemblage;

  • il peut émettre à une puissance pouvant aller jusqu’à 10 watts RF;

  • il donne accès à toutes les bandes HF – du 160 mètres au 10 mètres – ainsi que le 6 mètres;

  • il offre les opérations en mode BLU, CW, RTTY, PSK, AM, et FM!

⬆︎

Conclusion

Même lorsque vous graduerez à des émetteurs-récepteurs de fabrication commerciale, entièrement assemblés et vérifiés à l’usine, vous conserverez toujours un attachement  tout spécial pour les kits que vous aurez assemblés vous-même.

Ne les vendez pas. Ne les donnez pas!

Lorsque votre émetteur-récepteur principal tombera en panne – parce que ça peut arriver (!) – et que vous aurez à faire appel à de longs et coûteux services de réparation professionnels, vous pourrez tout de même continuer vos opérations en onde en utilisant les kits que vous avez assemblés dans le passé.

Vos kits vous dépanneront et vous éviteront d’être privé d’exercer le radioamateurisme qui vous anime et passionne!

⬆︎

Les manufacturiers de kits pour radioamateurs

Vous pouvez consulter la liste des manufacturiers, que j’ai choisi de vous suggérer, sur cette autre page.

La plupart des manufacturiers dans cette liste fabriquent des kits de complexité, et niveau de difficulté, variant de faibles à modérés.

Pour la liste de manufacturiers de kits plus complexes, dont certains peuvent être considérés haut de gamme, visitez cette autre page.

⬆︎
